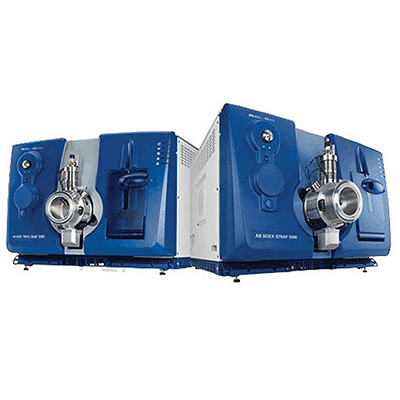

AB SCIEX QTRAP5500LC/MS/MS液质联用仪
品牌:爱博才思AB Sciex
​AB SCIEX QTRAP® 5500LC/MS/MS System液质联用仪 SCIEX公司液质联用仪, chao高灵敏度、选择性、耐受性、重现性的LC/MS/MS,并结合线性离子阱满足苛刻的定量和定性要求。QTRAP ®5500 LC/MS/MS系统在同一台质谱上能提供chao高灵敏度的定量分析数据和定性分析数据(能做MRM,就能做MS/MS)。它将串联四极杆的扫描方式和线性离子阱的扫描方式完美地结合在一起,其使成为药物发现,ADME/毒理研究,代谢组学,法医学,临床研究,环境和食品安全分析等诸多领域的超级分析平台。
产品咨询
在线留言
产品介绍

AB SCIEX QTRAP® 5500LC/MS/MS System液质联用仪

SCIEX公司液质联用仪, chao高灵敏度、选择性、耐受性、重现性的LC/MS/MS,并结合线性离子阱满足苛刻的定量和定性要求。QTRAP ®5500 LC/MS/MS系统在同一台质谱上能提供chao高灵敏度的定量分析数据和定性分析数据(能做MRM,就能做MS/MS)。它将串联四极杆的扫描方式和线性离子阱的扫描方式完美地结合在一起,其使成为药物发现,ADME/毒理研究,代谢组学,法医学,临床研究,环境和食品安全分析等诸多领域的超级分析平台。其主要特点有:

  • 创新的QJet™-2离子导入技术:极大地提高了系统的灵敏度,改善了真空的分配

  • 创新的弯曲LINAC®碰撞室:提高了离子传输速度,增加了离子容量,同时有效地防止交叉污染,改善了质谱数据质量

  • 创新的Q3线性加速技术:极大地提高了MS/MS扫描能力

  • 独特的“杆-阱扫描”( MRM-IDA-EPI ) 方式:可以建立高质量的EPI质谱库

  • 创新的AcQuRate™脉冲离子计数检测器:确保系统的重现性和精确性

  • 创新的eQ™电子学设计:确保进行快速扫描和快速正负切换扫描

  • 气帘气接口技术:降低了污染,提高工作效率

  • Turbo V™离子源:这是一款久经考验的高性能离子源,可适应范围的液相流速要求,有效防止电喷雾的离子抑制现象,具有自清洁探头的功能

  • 新版Analyst 1.5®软件提供了新的定量分析工具包,而且具有智能化的s-MRM数据采集模式


体积小巧是5500相对以前仪器重要的改进

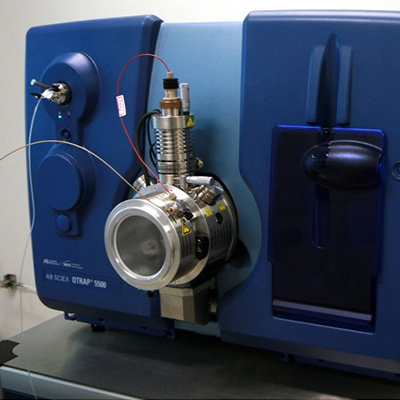

5500集所有附件为一体。面板有切换阀,下面有一个预留的位置,可以供客户再装一个阀。离子源在中间,右边是针泵(向上走),右上边是仪器状态显示灯。 体积比前几代型号减少了44%。

ABI还能提供给5500一个箱子,把机械泵、氮气发生器都做进去,可以减少噪音和总的占地体积。

ABI 5500系统在硬件上的六大技术创新

一、接口的改进:提高了QaQ/MRM灵敏度
使用了QJet离子导向技术(注:在API 5000之前的型号,使用的是Skimmer),




  • Orifice直径为0.62 mm,QJet长12.5 cm,孔径4mm,IQ0入口孔径为1.7 mm;

  • 四极杆加上高达1.228 MHz的RF频率,提高了能有效聚焦离子的电位,低质荷比的离子传输效率有极大的提高,虽然5500 的m/z范围为5~1000 amu,但灵敏度更高。

  • 同时,减小碰撞室、IQ2和IQ3聚焦孔径,相对地提高了分子泵在分析区域的抽力,当进行MS/MS扫描时,也提高了分析器的真空,从而提高灵敏度。


二、创新的QJet™-2离子透镜,大大的提高了系统的灵敏度,改善了真空的分配

QJet-2离子透镜用于聚焦来自离子源的离子,在四极杆上只加RF射频电压;大孔径设计使更多离子能进入质量分析器;用气动学原理和RF射频电压将离子捕获,并聚焦进入质量分析器的高真空区域。这是提高灵敏度的基础。


三、创新的弯曲的LINAC碰撞室,提高了离子传输速度,增加了离子容量,改善了质谱数据质量

Q2是弯曲的LINAC碰撞室,它提高了LINAC轴向电场,所以具有更快的离子传输能力。优势在于:(1)减小仪器体积,减轻分子泵的压力(只需一个分子泵);(2)弯曲碰撞室设计可极大地降低中性物质的进入;(3)硬件的改进以及新的线性加速器的设计,再结合软件和电子学的完善,在进行MRM实验时,具有更短的停顿时间和驻留时间,同时不降低质谱数据质量(比如时间即使为几个毫秒,灵敏度不下降)。比如通常,Q2的电压为50V,相比以前仪器的1.9V,可以使离子获得更快的加速。

四、提供了线性加速的离子阱Linear Accelerated™ Trap:更快的扫描速度,更快的分析时间



提高线性离子阱灵敏度的原因来自于:
(1)线性加速离子阱技术,是在线性离子阱内增加一轴向电压,目标离子在扫描前更向萃取区域集中(离子被浓缩)。
(2)改善散射场:在离子萃取区适当增加一定相辅助射频电压

谱图质量更高、离子阱内的质谱碎片更丰富的原因来自于:
(1)脉冲气的引入能更快地冷却离子
(2)脉冲气和更高的RF电压,能在很短的离子激活时间内在离子阱内产生更丰富的离子碎片信息

以前的Qtrap3200和Qtrap 4000,离子阱的扫描速度为4,000 amu/sec,Qtrap 5500提高到20,000 amu/sec。

更短的离子阱碎片扫描时间,以前是几个毫秒,现在可到50微秒

优点:

  • 更高离子容量的线性离子阱

  • 灵敏度提高(阱的扫描灵敏度提高了100倍)

  • 扫描速度提高5倍(20,000 amu/sec)

  • 离子填充时间缩短20倍

  • 分辨率提高2倍(优于12,000)

  • 质荷比精度提高3倍


五、创新的AcQuRate™脉冲离子计数检测器:确保系统的重现性和精确性

脉冲离子计数器是在某一时间内检测离子碰撞到电子倍增器时产生的离子脉冲,输出一与离子流相关的数字信号。它与模拟检测器相比,更不容易受背景噪声的影响;而且不需过滤信号。


在不同浓度点的重复性非常好。比如在1~100 fg/uL的极低浓度下,如果用模拟检测器,精密度很差,CV甚至达到40%,而用了脉冲离子计数器,CV总在3%以下。所以,脉冲离子计数器不仅非常灵敏度,同时还具有极高的精密度。


六、创新的eQ™ Electroics电子系统:确保快速扫描,ESI的快速正负切换

eQ电子系统的设计,使串联四极杆的速度提高了四倍而不降低灵敏度;碰撞室采用动态轴向设计;母离子扫描和中性丢失扫描的性能没有降低。

大的优点是提供更快的MRM速度

我们知道,MRM的速度跟几个因素有关,扫描速度、离子驻留时间(dwell time)、MRM切换速度,有时需考虑正/负离子切换速度。

MRM实验中扫描的是一个质量数,所以扫描速度(2,000 amu/sec)已经远远超过了MRM实验的要求;过去制约速度的瓶颈是离子驻留时间,过去常需要几十毫秒,如果过短,数据质量会受到影响。对于MRM切换速度存在同样的瓶颈。

5500的创新设计使其即使在2毫秒的驻留时间、2~3毫秒的MRM切换速度下,不降低数据质量,因此真正解决了当前MRM速度的瓶颈。同时,具有更快的ESI正负极性切换速度(50毫秒)。

整体性能上,在MRM方面,一次实验可检测2500对MRM离子,一个时间段内可检测1000对MRM离子,同时不降低数据质量。

综合起来,得到一个无与伦比的高灵敏度和高速度。具体的指标没有给出,但显示了几张图:MRM实验,5 fg利血平,信噪比S/N 为57:1;on column柱上进样,10 fg利血平,信噪比S/N为23:1。
